Правильный выбор смазочного материала для подшиников — один из ключевых факторов долговечной и безотказной работы подшипников качения и скольжения. Неподходящая смазка приводит к повышенному износу, перегреву, преждевременному выходу узла из строя и незапланированным простоям оборудования. В этой статье мы подробно разберем критерии выбора, типы смазок, их свойства и дадим практические рекомендации.
1. Зачем нужна смазка в подшипниковом узле
Смазочный материал в подшипнике выполняет несколько критически важных функций. Понимание этих задач помогает осознанно подходить к выбору.
- Снижение трения и износа: Смазка разделяет поверхности качения (тела качения, дорожки качения, сепаратор), заменяя сухое трение жидкостным или граничным, что резко уменьшает износ.
- Отвод тепла: При высоких скоростях вращения смазка поглощает и отводит избыточное тепло, предотвращая перегрев подшипника.
- Защита от коррозии: Антикоррозионные присадки создают защитную пленку на металлических поверхностях, оберегая их от воздействия влаги и агрессивных сред.
- Удаление продуктов износа и загрязнений: Циркулирующая жидкая смазка (масло) вымывает микрочастицы износа, а пластичная смазка образует барьер, предотвращающий попадание абразивных частиц в зону контакта.
- Герметизация: Пластичные смазки выполняют роль дополнительного уплотнения, препятствуя утечке смазочного материала и проникновению пыли, грязи или воды.
2. Основные типы смазок для подшипников
Выбор типа смазки — это первое и самое важное решение при проектировании или обслуживании подшипникового узла. Все смазочные материалы делятся на три принципиально разные категории: пластичные смазки, жидкие масла и твердые (сухие) покрытия. Каждая категория имеет свою внутреннюю классификацию, уникальные физико-химические свойства и предназначена для строго определенных условий эксплуатации.
Сравнительная характеристика основных типов смазочных материалов
| Характеристика | Пластичные смазки | Жидкие масла | Твердые покрытия |
|---|---|---|---|
| Консистенция | Полутвердая, пастообразная | Жидкая, текучая | Твердая пленка |
| Удержание в узле | Не вытекают, работают как уплотнение | Требуют сложной системы уплотнений | Фиксируются на поверхности |
| Отвод тепла | Низкий | Высокий (циркуляция) | Отсутствует |
| Защита от загрязнений | Высокая (барьерная функция) | Низкая (требуется фильтрация) | Средняя |
| Интервал обслуживания | Длительный | Короткий или непрерывная подача | Весь срок службы узла |
| Стоимость эксплуатации | Низкая | Средняя или высокая (система подачи) | Высокая (специальное нанесение) |
Пластичные смазки (консистентные смазки)
Пластичные смазки — это наиболее универсальный и распространенный тип смазочных материалов для подшипников качения. Они представляют собой структурированную коллоидную систему, в которой жидкое базовое масло (70–95% состава) удерживается внутри трехмерного каркаса, образованного загустителем. Благодаря этой структуре смазка обладает свойствами твердого тела при малых нагрузках (не вытекает) и ведет себя как вязкая жидкость в зоне контакта тел качения, обеспечивая надежную смазку.
Классификация по типу загустителя
Загуститель определяет температурную стойкость, водостойкость, совместимость и механическую стабильность смазки.
| Тип загустителя | Температурный диапазон, °C | Водостойкость | Механическая стабильность | Типичные области применения |
|---|---|---|---|---|
| Литиевые (Li) | -30 … +120 | Хорошая | Отличная | Универсальные смазки общего назначения: электродвигатели, автомобильные подшипники, сельхозтехника. Самый распространенный тип (>70% рынка). |
| Литиевые комплексные (Li-complex) | -30 … +150 | Отличная | Отличная | Высокотемпературные применения: нагнетатели, подшипники ступиц грузовиков, промышленные вентиляторы. |
| Кальциевые (Ca) | -20 … +70 | Отличная (гидратированные) | Средняя | Подшипники, работающие во влажной среде, водяные насосы, сельхозтехника. Низкая стоимость. Не?? для высоких скоростей. |
| Кальциевые комплексные (Ca-complex) | -25 … +140 | Отличная (превосходит литиевые) | Хорошая | Тяжелые условия: прокатные станы, горное оборудование, судостроение. Высокая несущая способность. |
| Натриевые (Na) | -10 … +110 | Низкая (растворяются в воде) | Хорошая | Исторически применялись в текстильной промышленности. В современном машиностроении используются редко из-за низкой водостойкости. |
| Алюминиевые комплексные (Al-complex) | -20 … +160 | Отличная | Очень высокая | Применения с высокими удельными нагрузками и вибрацией: экскаваторы, конвейеры, подшипники качения в агрессивных средах. |
| Полимочевина (Polyurea) | -40 … +180 | Отличная | Высокая | Высокоскоростные подшипники, электродвигатели с продолжительным режимом работы, подшипники, работающие при высоких температурах. Имеют длительный ресурс. |
| Бентонитовые (глиняные) | -30 … +200 | Отличная | Средняя | Экстремально высокие температуры, отсутствие каплепадения. Не требуют классического загустителя, стабильны при температурах до 200–250°C. |
| PTFE (тефлоновые) | -70 … +260 | Отличная | Высокая | Специальные применения: вакуумные установки, кислородное оборудование, химически агрессивные среды, экстремально высокие и низкие температуры. |
Классификация по консистенции (NLGI)
Консистенция определяет, насколько легко смазка подается в узел и удерживается в нем. Стандарт NLGI (National Lubricating Grease Institute) делит смазки на 9 классов.
| Класс NLGI | Консистенция | Проникновение (0,1 мм) | Область применения |
|---|---|---|---|
| 000 | Полужидкая | 445–475 | Централизованные системы смазки, червячные редукторы, герметичные подшипники с низким моментом сопротивления. |
| 00 | Очень мягкая | 400–430 | Централизованные системы с длинными линиями подачи, подшипники с низкими скоростями и низким сопротивлением. |
| 0 | Мягкая | 355–385 | Централизованные системы, редукторы, подшипники скольжения. |
| 1 | Мягкая | 310–340 | Централизованные системы с короткими линиями, подшипники качения при низких температурах. |
| 2 | Нормальная | 265–295 | Универсальная смазка для большинства подшипников качения. Оптимальный баланс между удержанием и подачей. |
| 3 | Полутвердая | 220–250 | Тяжелонагруженные тихоходные подшипники, работающие при вибрации; подшипники с плохим уплотнением. |
| 4–6 | Твердая | 175–130 | Специальные применения: подшипники с экстремально высокими нагрузками, направляющие, где требуется минимальное выдавливание. |

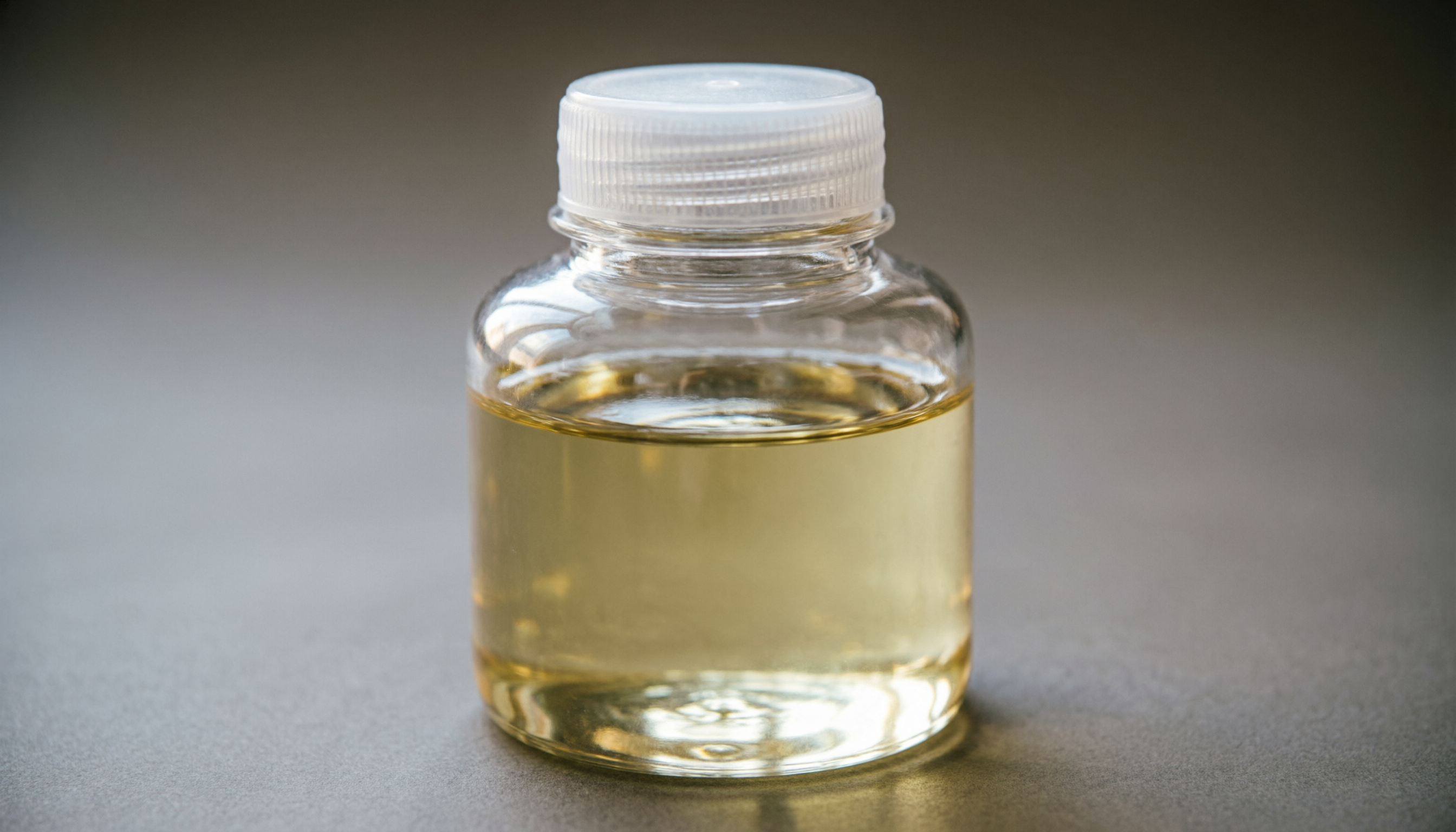

Жидкие масла
Жидкие масла применяются в тех случаях, где требуется интенсивный теплоотвод, высокая чистота зоны контакта или работа на предельно высоких скоростях. В отличие от пластичных смазок, масла требуют постоянного контроля уровня и герметизации узла.
Основные типы жидких масел для подшипников
| Тип масла | Вязкость (ISO VG) | Область применения | Особенности |
|---|---|---|---|
| Турбинные масла | 32–68 | Паровые и газовые турбины, центрифуги, высокоскоростные компрессоры. | Отличная термоокислительная стабильность, быстрая сепарация воды, антикоррозионные свойства. |
| Шпиндельные масла | 5–22 | Шпиндели станков с ЧПУ, высокоскоростные подшипники (до 100 000 об/мин). | Очень низкая вязкость, содержат противоизносные присадки, минимальное пенообразование. |
| Циркуляционные масла | 32–220 | Системы принудительной циркуляции в прокатных станах, бумагоделательных машинах, крупных редукторах. | Хорошая демульгируемость, антикоррозионные и противоизносные свойства. |
| Компрессорные масла | 32–150 | Поршневые и винтовые компрессоры, где подшипники работают в среде сжатого газа. | Низкая склонность к нагарообразованию, устойчивость к окислению. |
| Индустриальные масла общего назначения (HLP) | 32–220 | Гидросистемы и подшипники в станках, прессах, конвейерах. | Сбалансированный пакет присадок: противоизносные, антикоррозионные, противопенные. |
Сухие и твердые смазочные покрытия
В условиях, где ни пластичные смазки, ни жидкие масла не могут работать (вакуум, сверхвысокие или криогенные температуры, радиация, отсутствие возможности обслуживания), применяются твердые смазочные материалы. Они наносятся непосредственно на поверхности трения в виде тонкого покрытия.
Основные типы твердых смазок
| Тип | Макс. температура, °C | Условия применения | Особенности |
|---|---|---|---|
| Дисульфид молибдена (MoS?) | До 400 (в инертной среде) | Вакуум, высокие контактные нагрузки, космическая техника. | Образует прочную трибопленку с низким коэффициентом трения (0,05–0,1). Не работает в присутствии влаги. |
| Графит | До 500 (в окислительной среде) | Высокотемпературные подшипники, печное оборудование. | Требует наличия влаги или адсорбированных газов для проявления смазочных свойств. |
| PTFE (политетрафторэтилен, тефлон) | До 260 | Подшипники скольжения, неметаллические узлы, пищевая промышленность. | Самый низкий коэффициент трения среди твердых смазок, химически инертен. |
| Нитрид бора (BN) | До 900 | Экстремально высокие температуры, литейное производство, стекольная промышленность. | Высокая термическая стабильность, электроизоляционные свойства. |
Формы применения твердых смазок
- Напыление — покрытие наносится на сепараторы, тела качения или дорожки качения с помощью плазменного или лазерного напыления.
- Формирование пленки скольжения — пористый слой (например, бронзовый) пропитывается твердой смазкой.
- Композитные сепараторы — сепараторы изготавливаются из полимеров с введенным твердым смазочным наполнителем (PTFE, MoS?), что обеспечивает самосмазывание.
- Пленкообразующие покрытия — нанесение лаковых покрытий, содержащих твердые смазки, на рабочие поверхности.
3. Критические параметры выбора смазки
Чтобы подобрать идеальную смазку, необходимо оценить несколько ключевых характеристик материала и сопоставить их с условиями работы подшипника.
| Параметр | Описание | Влияние на выбор |
|---|---|---|
| Вязкость (базового масла) | Мера сопротивления жидкости течению. Для масел указывается кинематическая вязкость (cSt), для пластичных смазок — вязкость базового масла. | Низкая вязкость — для высоких скоростей и низких температур. Высокая вязкость — для низких скоростей, высоких нагрузок и повышенных температур. |
| Класс NLGI (для пластичных смазок) | Классификация консистенции от 000 (почти жидкая) до 6 (очень твердая). | Для централизованных систем — NLGI 0, 1. Для большинства подшипников — NLGI 2 (универсальная). Для высоких температур и низких скоростей — NLGI 3. |
| Температурный диапазон | Диапазон рабочих температур, в котором смазка сохраняет свои свойства (каплепадение, низкотемпературная проворачиваемость). | Критичен при эксплуатации на морозе или в нагретых узлах. Температура должна быть на 10–15°C выше/ниже граничных условий. |
| Нагрузочная способность (4-шариковый тест) | Показатель противоизносных и экстремальных свойств: индекс задира, нагрузка сваривания, диаметр пятна износа. | Для тяжелонагруженных подшипников (дробилки, прессы, прокатные станы) требуется смазка с высокими EP-присадками. |
| Антикоррозионные свойства | Способность защищать металл от ржавления в присутствии влаги. | Обязателен контроль для оборудования, работающего во влажной среде, на улице или с периодическими остановками. |
4. Как выбрать смазку в зависимости от условий эксплуатации
Ниже представлена сводная таблица, которая поможет сориентироваться в выборе типа смазки и ее ключевых свойств исходя из режима работы подшипника.
| Условие / Режим | Рекомендуемый тип смазки | Особенности и примеры |
|---|---|---|
| Высокие скорости вращения (dn > 500 000) | Жидкое масло (циркуляционное, шпиндельное) или пластичная смазка с низкой вязкостью базового масла и NLGI 1–2. | Необходим эффективный отвод тепла. Пластичная смазка должна быть мягкой, чтобы избежать разогрева от сопротивления сдвигу. |
| Низкие скорости, высокие нагрузки | Пластичная смазка с высокой вязкостью базового масла (ISO VG 220–460) и EP-присадками (сернистые, фосфорные). | Класс NLGI 2–3. Обеспечивает надежную масляную пленку при граничном трении. Пример: литиевые с MoS? или кальциевые. |
| Экстремальные температуры (ниже -30°C) | Синтетические масла (PAO, сложные эфиры) в качестве базы. Низкотемпературные пластичные смазки. | Важен низкий пусковой момент. Не использовать смазки на минеральной основе. Класс NLGI 1–2. |
| Высокие температуры (более +120°C) | Синтетические или полусинтетические смазки с высокотемпературными загустителями (полимочевина, PTFE, бентонит). | Температура каплепадения > 200°C. Обычные литиевые смазки при 120–150°C быстро окисляются и текут. |
| Пищевое производство, контакт с продуктами | Смазки класса H1 (NSF H1), допущенные к случайному контакту с пищевыми продуктами. | Основа — белое масло, синтетика. Строгое соответствие стандартам гигиены. Не использовать обычные промышленные смазки. |
| Влажная среда, вода, пар | Кальциевые, алюминиевые комплексные, литиевые с водостойкими присадками. | Важна водостойкость и устойчивость к вымыванию. Хорошо зарекомендовали себя комплексные кальциевые смазки. |
5. Алгоритм выбора идеальной смазки: от теории к практике
Чтобы систематизировать процесс и не упустить важные нюансы, следуйте этому пошаговому плану.
- Определите тип подшипника и его конструкцию:
- Радиальные шариковые — менее чувствительны к консистенции.
- Роликовые конические и сферические — требуют смазок с высокой прочностью масляной пленки.
- Наличие встроенных уплотнений — влияет на выбор метода смазывания (смазка на весь срок службы или периодическое пополнение).
- Соберите данные о режиме работы (параметры нагрузки, скорости, температуры):
- Рассчитайте параметр
n × dm(частота вращения × средний диаметр подшипника) для выбора вязкости масла или типа пластичной смазки. - Зафиксируйте пиковые и постоянные температуры в зоне подшипника.
- Оцените характер нагрузки: ударная, вибрационная, статическая.
- Рассчитайте параметр
- Выберите тип основы (минеральная или синтетическая):
- Минеральные масла — экономичны, подходят для стандартного диапазона температур (-20…+110°C).
- Синтетические (PAO, сложные эфиры, силиконы) — для расширенного диапазона, длительных интервалов замены, высокой термоокислительной стабильности.
- Определите требуемый класс NLGI и вязкость базового масла:
- Для высокоскоростных подшипников — NLGI 1 или 2 с вязкостью базового масла ISO VG 32–68.
- Для тихоходных тяжелонагруженных — NLGI 2–3 с вязкостью ISO VG 150–460.
- Проверьте совместимость с материалами узла и существующей смазкой:
- Разные загустители (литий, кальций, полимочевина, алюминий) часто несовместимы — смешивание приводит к размягчению или затвердеванию смазки.
- Учитывайте материалы уплотнений (NBR, FKM, EPDM) — некоторые синтетические масла могут вызывать набухание или усадку.
- Учтите экологические и эксплуатационные требования:
- Биоразлагаемость для сельхозтехники и лесного хозяйства.
- Низкая летучесть для вакуумных применений.
- Электропроводность или диэлектрические свойства для электрооборудования.
6. Частые ошибки при выборе смазки и их последствия
Даже незначительное отклонение от рекомендаций может привести к аварийному выходу подшипника из строя. Рассмотрим самые распространенные ошибки.
- Использование универсальной смазки для всех узлов:
Одна и та же смазка редко подходит и для высокоскоростных шпинделей, и для тихоходных нагруженных валков. Результат — либо перегрев, либо выдавливание смазки и металлический контакт. - Смешивание несовместимых смазок:
Например, литиевой и полимочевинной. Это вызывает резкое изменение консистенции (разжижение или затвердевание), потерю смазочных свойств и заклинивание подшипника. - Игнорирование температурного предела:
Применение обычной литиевой смазки при температуре выше 120°C приводит к быстрому окислению, вытеканию и коксованию остатков. - Неправильный выбор вязкости:
Слишком вязкое масло в высокоскоростном подшипнике вызывает сильный нагрев и энергопотери. Слишком жидкое — не обеспечивает разделение поверхностей при высоких нагрузках. - Переполнение подшипника пластичной смазкой:
Избыток смазки приводит к дополнительному сопротивлению, перемешиванию, перегреву и выбросу смазки через уплотнения. Оптимально заполнение свободного объема на 30–50%.
7. Периодичность и методы нанесения смазки
Даже идеально подобранная смазка теряет свои свойства со временем из-за окисления, механического старения и загрязнения. Важно соблюдать регламент обслуживания.
| Условия эксплуатации | Рекомендуемый интервал (часы работы) | Примечания |
|---|---|---|
| Чистая среда, нормальная температура, низкая нагрузка | 8000 – 15000 | При наличии хороших уплотнений и использовании высококачественных смазок. |
| Средние условия (небольшая влажность, повышенная температура) | 4000 – 8000 | Рекомендуется периодический контроль состояния смазки. |
| Тяжелые условия (высокая влажность, абразив, ударные нагрузки) | 1000 – 4000 | Требуется частая дозаправка или использование систем автоматической смазки. |
| Экстремальные температуры (>100°C или <-20°C) | 500 – 2000 | Интервал зависит от стабильности смазки; синтетические смазки работают дольше. |
Методы нанесения:
- Ручной шприц-пистолет: подходит для единичных подшипников с пресс-масленками. Важно соблюдать дозировку.
- Автоматические системы централизованной смазки: обеспечивают непрерывную подачу малых порций, идеальны для многоподшипниковых агрегатов, кранов, конвейеров.
- Циркуляционная масляная система: применяется для ответственных высокоскоростных узлов (турбины, компрессоры, шпиндели).
- Предварительное заполнение (смазка на весь срок службы): используется в подшипниках с интегрированными уплотнениями, где замена смазки конструктивно невозможна. В таких случаях закладывается высококачественная синтетическая смазка с длительным ресурсом.
8. Как не ошибиться с выбором
Выбор идеальной смазки для подшипников — это баланс между требованиями производителя оборудования, фактическими условиями эксплуатации и экономической целесообразностью. Следуйте нескольким главным правилам:
- Всегда ориентируйтесь на рекомендации производителя подшипников и оборудования — это отправная точка.
- Учитывайте три главных фактора: температуру, скорость и нагрузку. Они определяют 80% успеха.
- Приобретайте смазочные материалы только у проверенных поставщиков, чтобы избежать подделок с низким качеством присадок и неправильной вязкостью.
- Соблюдайте чистоту при нанесении — загрязнения являются причиной более 60% преждевременных отказов подшипников.
- Ведите учет применяемых смазок и графики обслуживания — это поможет отслеживать эффективность и избежать случайного смешивания несовместимых продуктов.
Правильно подобранная смазка способна увеличить ресурс подшипникового узла в 2–3 раза, снизить энергопотребление и минимизировать затраты на ремонт. Используйте изложенные в статье критерии и таблицы как практическое руководство для принятия решений.
